在高溫或高振動環境下，整流二極管的降額曲線應該如何調整？
關鍵詞： 整流二極管 高溫環境 高振動環境 降額曲線 可靠性設計
在高溫或高振動環境下，整流二極管的降額曲線需結合熱力學和機械應力進行綜合調整，以確保長期可靠性。以下是具體調整策略及設計要點：
一、高溫環境下的降額曲線調整
1. 溫度對電流能力的限制
整流二極管的額定電流隨環境溫度升高而顯著下降，需遵循 “溫度-電流降額曲線” ：
降額原理：結溫（Tj）是核心限制參數。硅二極管最高結溫通常為125℃~175℃，需滿足：
Tj=Ta+(IF×VF×RθJA)≤Tj(max)
其中：Ta：環境溫度（如85℃）
RθJA：結到環境熱阻（如TO-220封裝約40℃/W）
VF：正向壓降（如1N5408為0.95V）
降額策略：
自然散熱：高溫時需大幅降額。例如1N4007在75℃時允許1A電流，100℃時需降至0.75A（降幅25%）
強制散熱：加裝散熱片降低RθJA（如TO-220散熱片使RθJA從40℃/W降至15℃/W），可減少降額幅度
2. 降額等級劃分（參考IEC標準）
根據可靠性要求選擇降額等級：
| 降額等級 | 適用場景 | 降額要求 |
|---|---|---|
| I級 | 安全關鍵系統（如車載、醫療） | 電流降至標稱值的50%以下 |
| II級 | 工業設備、通信電源 | 電流降至標稱值的60%~70% |
| III級 | 消費電子、非關鍵場景 | 電流降至標稱值的80% |
示例：汽車引擎艙（環境溫度125℃）中，1N5408（標稱3A）需按I級降額至1.5A以下。
3. 熱設計強化措施
散熱優化：
增加散熱銅箔面積（≥二極管尺寸的3倍），配合熱過孔陣列（6-8個Φ0.5mm鍍銅孔）
高溫場景（＞100℃）選用碳化硅肖特基二極管（Tj(max)=175℃）或陶瓷基板
熱監控：利用二極管正向壓降的負溫度系數（-2mV/℃）實時監測結溫
二、高振動環境下的降額策略
1. 機械應力導致的額外降額
振動環境易引發引腳斷裂、焊點疲勞，需額外降低電氣參數：
電流降額：振動加速度＞5G時，電流需再降額10%~20%（避免熱應力與機械應力疊加）
電壓裕量提升：反向耐壓（VRRM）需預留2.5倍余量（如220V AC輸入需選600V以上二極管），防止瞬態反峰電壓擊穿。
2. 安裝與結構防護
引腳處理：軸向二極管引腳彎折半徑＞1.5倍線徑（如Φ0.8mm引腳需＞1.2mm），避免應力集中
固定方式：
臥式安裝時用硅膠固定（點膠厚度0.5mm）；
立式安裝時避免PCB拼版V-Cut線3mm內布局

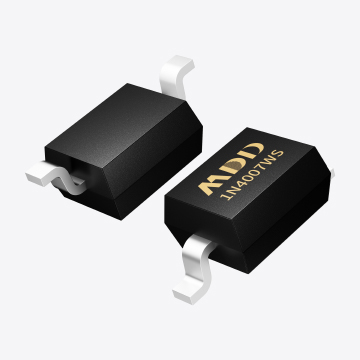

封裝選擇：優先采用貼片封裝（如SMD）或TO-247加固型，減少引線振動
三、高溫與振動綜合場景的協同設計
1. 參數疊加降額
電流雙重降額：高溫（100℃）+高振動（5G）環境下，總降額幅度需疊加。
示例：1N5408標稱3A → 高溫降額至2A → 振動再降額20% → 實際限用1.6A。
熱阻優化：采用鋁基板（導熱系數1-3W/mK）降低RθJA，抵消高溫影響。
2. 可靠性驗證方法
溫度循環測試：執行-40℃~125℃循環（1000次），驗證焊點抗疲勞性
振動測試：按ISO 16750標準進行5~2000Hz隨機振動測試，監測參數漂移
四、設計檢查清單
| 環境類型 | 必調參數 | 設計要點 |
|---|---|---|
| 高溫 | 正向電流（IF） | 按降額曲線降至Tj≤125℃；碳化硅二極管可選175℃ |
| 熱阻（RθJA） | 散熱銅箔≥150mm2（1N4007），熱過孔陣列直連地平面 | |
| 高振動 | 安裝方式 | 引腳彎折半徑＞1.5倍線徑；硅膠固定膠緩沖 |
| 電壓裕量（VRRM） | 實際反向電壓的2.5倍；并聯TVS管（如P6KE39A）鉗位瞬態電壓 | |
| 綜合環境 | 降額疊加 | 高溫降額+振動額外10%~20%；優先選貼片/TO-247封裝 |
總結：降額調整的核心邏輯
·高溫場景：
核心矛盾：結溫管控 → 通過熱設計降低RθJA ，按降額曲線限制IF。
終極方案：換用碳化硅二極管（Tj(max)=175℃）或優化散熱路徑
· 振動場景：
核心矛盾：機械應力累積 → 提升安裝可靠性，疊加電流降額。
· 綜合環境：
協同設計：熱管理與機械防護并重，雙重降額+強化驗證（溫度循環+振動測試）
